Cet article a pour objectif de vous assister dans la création de votre première machine virtuelle sur Virtual Server 2005.

Prérequis

Vous avez installé Virtual Server 2005 sur votre serveur ou votre station de travail Windows XP ou Windows Vista

Installer Virtual Server 2005

Vous avez pris connaissance des solutions d’administration et de contrôle de Virtual Serveur

Les outils pour administrer Virtual Server 2005

C’est parti!

Pour créer notre première machine virtuelle je vais me connecter sur le serveur Virtual Serveur à partir d’une station de travail Windows XP par l’intermédiaire d’Internet Explorer. Pour cela je me connecte à l’adresse suivante:

http://nomduserveur:1024

Selon les paramètres de sécurité définit au niveau du site IIS nommé VirtualServer, je vais devoir ou non m’authentifier pour accéder à la console d’administration

1. Activer le serveur VRMC

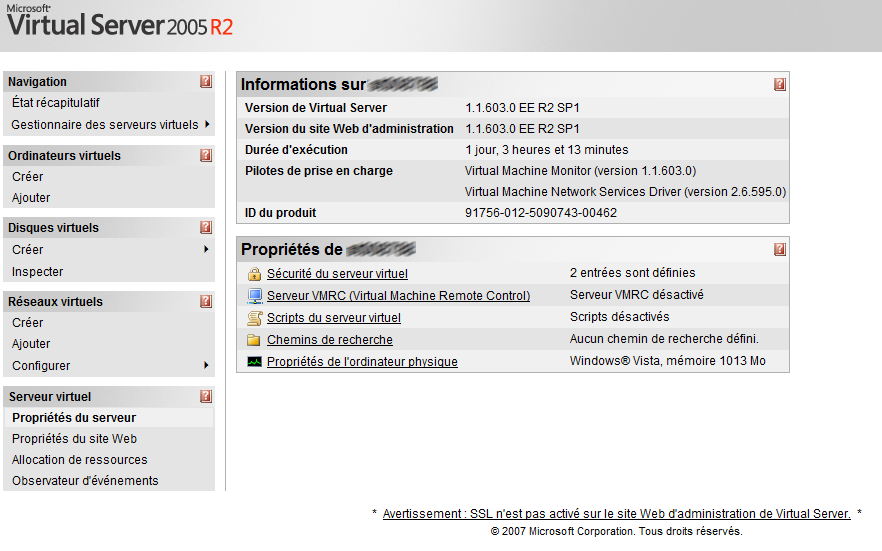

La première chose à faire est d’activer le serveur VRMC afin d’autoriser par la suite la prise de contrôle de notre machine virtuelle . Pour cela dans la fenêtre Serveur Virtuel cliquez sur Propriétés du serveur

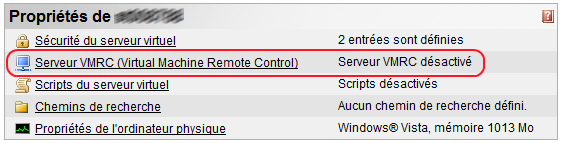

puis sur Serveur VRMC (Virtual Machine Remote Control)

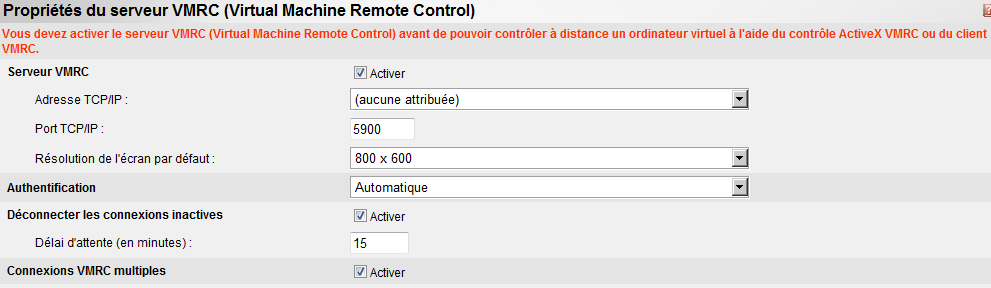

Une fois dans la fenêtre de Propriétés du serveur VRMC (Virtual Machine Remote Control) activez le serveur VRMC. J’ai laissé les paramètres par défaut.

Pensez à cliquer sur le bouton OK en bas de la page ! Vous pouvez constater que le serveur VRMC est bien activé!

2. Définir les dossiers de recherches

Nous allons ensuite définir un chemin d’accès vers un dossier de configuration ou sera stocké les paramètres des futures machines virtuelles ainsi qu’un chemin de recherche à partir duquel Virtual Server proposera les images .ISO des systèmes d’exploitations à monter.

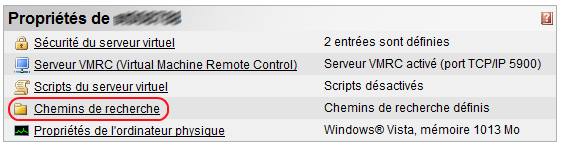

Pour cela cliquez sur Chemins de recherche

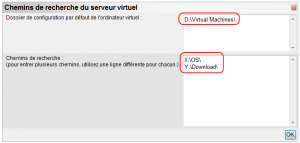

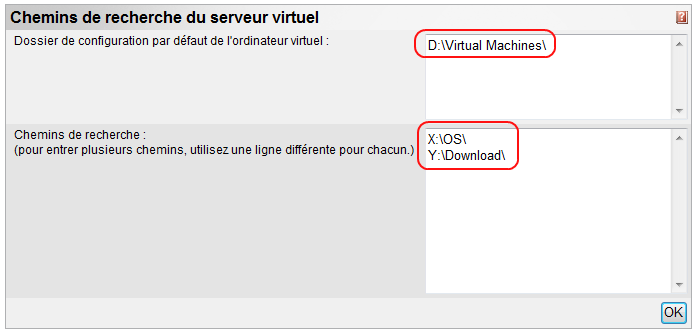

J’ai sélectionné les emplacements suivants

et cliqué sur OK.

3. Créer la machine virtuelle

Nous devrions sans doute créer, avant de continuer, un disque dur virtuel ainsi qu’une interface réseau virtuelle, mais en créant l’ordinateur virtuel dès maintenant nous aurons la possibilité de largement nous rattraper

Cliquez sur Créer dans le menu Ordinateurs Virtuels

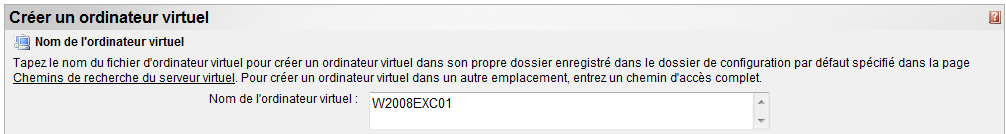

Nous allons nommer notre machine virtuelle

Réserver de la mémoire locale (attention de respecter les pré requis  de l’OS que vous compter installer!)

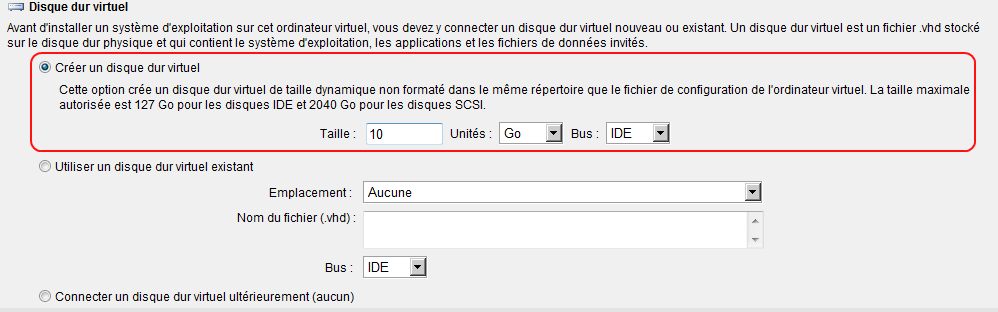

Réserver un espace disque virtuel locale (attention de respecter les pré requis  de l’OS que vous compter installer!)

Puis sélectionner une interface réseau. Ici j’ai sélectionné Réseau interne afin de permettre une connectivité avec une autre machine virtuelle mais tout en restant isolé du réseau de production classique.

C’est la configuration type d’une petite maquette de quelques machines virtuelles de test.

Il ne me reste plus qu’à valider le tout en cliquant sur le bouton Créer et le tour est joué.

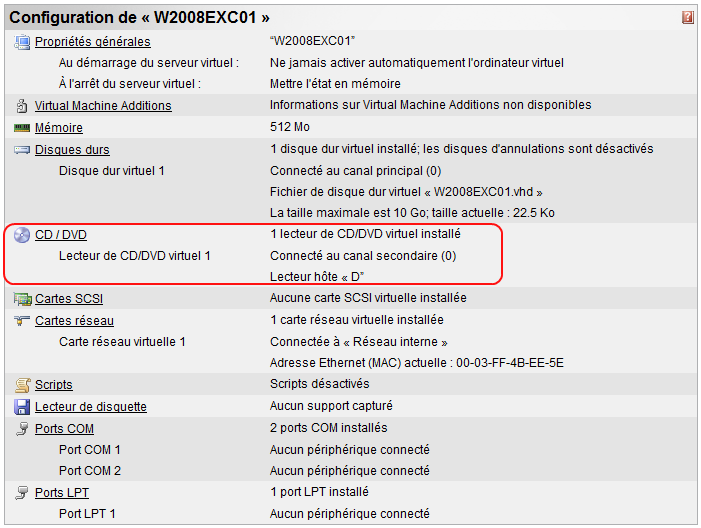

Une fois la machine virtuelle créée nous accédons automatiquement à la vue État / Configuration. Cette vue est accessible en cliquant sur Ordinateurs virtuels \ Configurer \ Nom de la machine virtuelle

Avant de démarrer

A ce stade notre machine virtuelle est belle et bien créée et fonctionnelle, nous pourrions même la démarrer mais il ne se passerait rien !

En effet si nous démarrons la machine virtuelle elle se comporte comme une machine physique classique … elle “boot”. Mais comme toute machine vierge, il faut lui installer un système d’exploitation. Pour ce faire 2 solutions:

• Insérer un CD ou DVD dans le lecteur du serveur hébergeant Virtual Server et paramétrer notre machine virtuelle précédemment créée pour booter sur ce lecteur.
• Monter un lecteur virtuel sur lequel nous allons monter une image .ISO d’un système d’exploitation.

Je choisi pour cet atelier la solution 2 puisque j’ai téléchargé une version d’évaluation de Windows Server 2008 au format .ISO chez Microsoft.

Pour cela il faut cliquer sur CD/DVD de la vue de configuration de la machine virtuelle

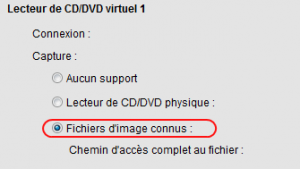

Puis de cocher Fichiers d’image connus

Il vous suffit alors de sélectionner une image .ISO localisée dans l’un des chemins de recherches définit précédemment. Et de cliquez sur OK.

Démarrer la machine virtuelle

Nous sommes prêt pour démarrer notre machine virtuelle. Pour cela allez dans la vue Navigation /État récapitulatif, et cliquez sur Activer dans le menu contextuel de la machine virtuelle.

Votre machine “boote” sur l’image .ISO sélectionnée.

Pour visualiser la machine virtuelle vous pouvez cliquer sur la vignette. La première fois un contrôle ActiveX va être installé afin d’implémenter le protocole VRMC dans votre navigateur. Une fois la connexion établit vous pouvez commencer l’installation de votre système d’exploitation.

A noter que lorsque vous êtes dans la fenêtre de la machine virtuelle, vous ne pouvez en sortir quand tapant la touche ALT GR
